Bài 7.3 trang 19 SBT Vật lý 9

Giải bài 7.3 trang 19 SBT Vật lý 9. Hình 7.1 biểu diễn một đoạn dây dẫn AB đồng chất, tiết diện đều, hai điểm M và N chia dây dẫn AB thành ba đoạn dài bằng nhau: AM=MN=NB.

Đề bài

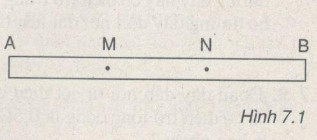

Hình 7.1 biểu diễn một đoạn dây dẫn AB đồng chất, tiết diện đều, hai điểm M và N chia dây dẫn AB thành ba đoạn dài bằng nhau: AM=MN=NB. Cho dòng điện cường độ I chạy qua dây dẫn này.

a. Hãy cho biết hiệu điện thế UAB bằng bao nhiêu lần hiệu điện thế UMN.

b. Hãy so sánh hiệu điện thế UAN và UMB.

Phương pháp giải – Xem chi tiết

 Sử dụng biểu thức: \({U_{AB}} = {\rm{I}}{{\rm{R}}_{AB}} = {\rm{I}}{{\rm{R}}_{MN}}.{\dfrac{l_{AB}}{l_{MB}}}\)

Lời giải chi tiết

Vui lòng nhập mật khẩu để tiếp tục

test321

a)

Ta có:

\({U_{AB}} = {\rm{I}}{{\rm{R}}_{AB}} = {\rm{I}}{{\rm{R}}_{MN}}.{\dfrac{l_{AB}}{l_{MB}}} = I{R_{MN}}.3 = 3{U_{MN}}\)

Vậy hiệu điện thế \(U_{AB}=3U_{MN}\)

b)

Ta có:

\({U_{AN}} = I{R_{AN}} = I{R_{MB}}.{\dfrac{l_{AN}}{l_{MB}}} = I{R_{MB}} = {U_{MB}}\)

Vậy \(U_{AN}=U_{MB}\)
