Bài 4.4 trang 9 SBT Vật lí 9

Giải bài 4.4 trang 9 SBT Vật lí 9. Cho mạch điện có sơ đồ như hình 4.2,trong đó điện trở R1 = 5Ω, R2 = 15Ω, vôn kế chỉ 3V

Đề bài

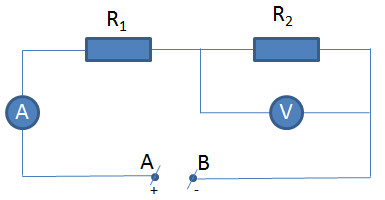

Cho mạch điện có sơ đổ như hình 4.2,trong đó điện trở R1 = 5Ω, R2 = 15Ω, vôn kế chỉ 3V

a. Số chỉ của ampe kế là bao nhiêu?

b. Tính hiệu điện thế giữa hai đầu AB của đoạn mạch.

Phương pháp giải – Xem chi tiết

+ Sử dụng biểu thức định luật Ôm: \(I=\dfrac{U}{R}\)

+ Sử dụng lý thuyết: Trong đoạn mạch mắc nối tiếp điện trở tương đương bằng tổng các điện trở thành phần.

Lời giải chi tiết

Vui lòng nhập mật khẩu để tiếp tục

test321

a.

Ampe kế xác định cường độ dòng điện trong mạch.

Sử dụng biểu thức định luật Ôm: \(I=\dfrac{U}{R}\)

Ta có:

Số chỉ của ampe kế là:  \(I =\dfrac{U_2}{R_2}= \dfrac{3}{15}= 0,2A\)

b.

Hiệu điện thế giữa hai đầu AB của đoạn mạch là:

\(U_{AB}=IR_{tđ}=I(R_1+R_2)= 0,2.20=4V\)
