Bài 10.6 trang 28 SBT Vật lý 9

Giải bài 10.6 trang 28 SBT Vật lý 9. Điều chỉnh con chạy của biến trở để vôn kế chỉ 6V thì ampe kế chỉ 0,5A. Hỏi khi đó biến trở có điện trở là bao nhiêu?

Đề bài

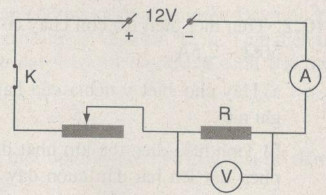

Trong mạch điện có sơ đồ vẽ ở hình 10.2, nguồn điện có hiệu điện thế không đổi 12V.

a. Điều chỉnh con chạy của biến trở để vôn kế chỉ 6V thì ampe kế chỉ 0,5A. Hỏi khi đó biến trở có điện trở là bao nhiêu?

b. Phải điều chỉnh biến trở có điện trở là bao nhiêu để vôn kế chỉ 4,5V.

Phương pháp giải – Xem chi tiết

+ Sử dụng biểu thức định luật Ôm: \(I=\dfrac{U}{R}\)

+ Đoạn mạch mắc nối tiếp: \(I=I_1=I_2\)

Lời giải chi tiết

Vui lòng nhập mật khẩu để tiếp tục

test321

a) Điện trở của biến trở là:

 \({R_{bt1}} =\dfrac{U_{bt}}{I}= \dfrac{U – {U_v}}{I} = \dfrac{12 – 6}{0,5} = 12\Omega \)

b) Ta có:

Mạch gồm biến trở nối tiếp với  điện trở R,

Cường độ dòng điện chạy qua điện trở R và biến trở khi đó là:

 \(I = \dfrac{U_v}{R} = \dfrac{4,5}{12} = 0,375{\rm{A}}\)

Để vôn kế chỉ 4,5V, điện trở của biến trở khi đó phải là:

\({R_{bt2}} = \dfrac{U}{I} – R = \dfrac{12}{0,375} – 12 = 20\Omega \)
